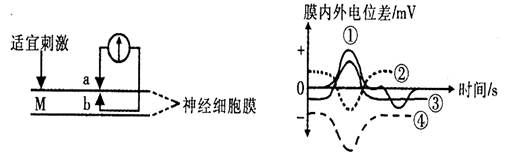

以枪乌贼的粗大神经纤维作材料，在神经纤维某处的细胞膜内外放置电极a和b（如下左图），在图中M点给予一次适宜刺激．通过电压表测量神经细胞膜内、外电位差（膜内外电位差＝膜外电位-膜内电位）。右坐标图中符合实验结果的曲线是

A.①B.②C.③D.④在线课程B
试题分析：由图可以看出电压表测量的是细胞内外的电位差，未兴奋时为静息电位，兴奋时为动作电位。M点受到刺激，a点收到兴奋前为静息电位，表现为外正内负，膜电位为负值；M点受到刺激，a点收到兴奋时为动作电位，表现为外负内正，膜电位为正值；a点兴奋后，动作电位恢复到静息电位，膜电位再变回负值。
考点：考查神经调节中静息电位和动作电位相关内容。
点评：难度中等，理解兴奋在神经纤维上传递的过程。
