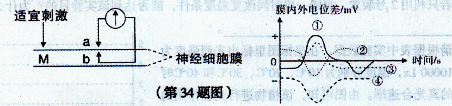

以枪乌贼的粗大神经纤维作材料，在神经纤维某处的细胞膜内外放置电极a和b（如图），在图中M点给予一次适宜刺激，通过电压表测量神经细胞膜内、外电位差（膜内外电位差=膜外电位—膜内电位），下坐标图中符合实验结果的曲线是

A.①B.②C.③D.④在线课程B
本题考查神经调节中静息电位和动作电位相关内容。由图可以看出电压表测量的是细胞内外的电位差，未兴奋时为静息电位，兴奋时为动作电位。M点受到刺激，a点收到兴奋前为静息电位，表现为外正内负，膜电位为负值；M点受到刺激，a点收到兴奋时为动作电位，表现为外负内正，膜电位为正值；a点兴奋后，动作电位恢复到静息电位，膜电位再变回负值，故答案选B。
